Výroba hladinového spínača pre čerpadlo v pivnici.
Stránka "Výroba hladinového spínača pre čerpadlo v pivnici" - je venovaná výrobe hladinového spínača pre automatické spúšťanie čerpadla v pivnici pri určitej hladine vody.

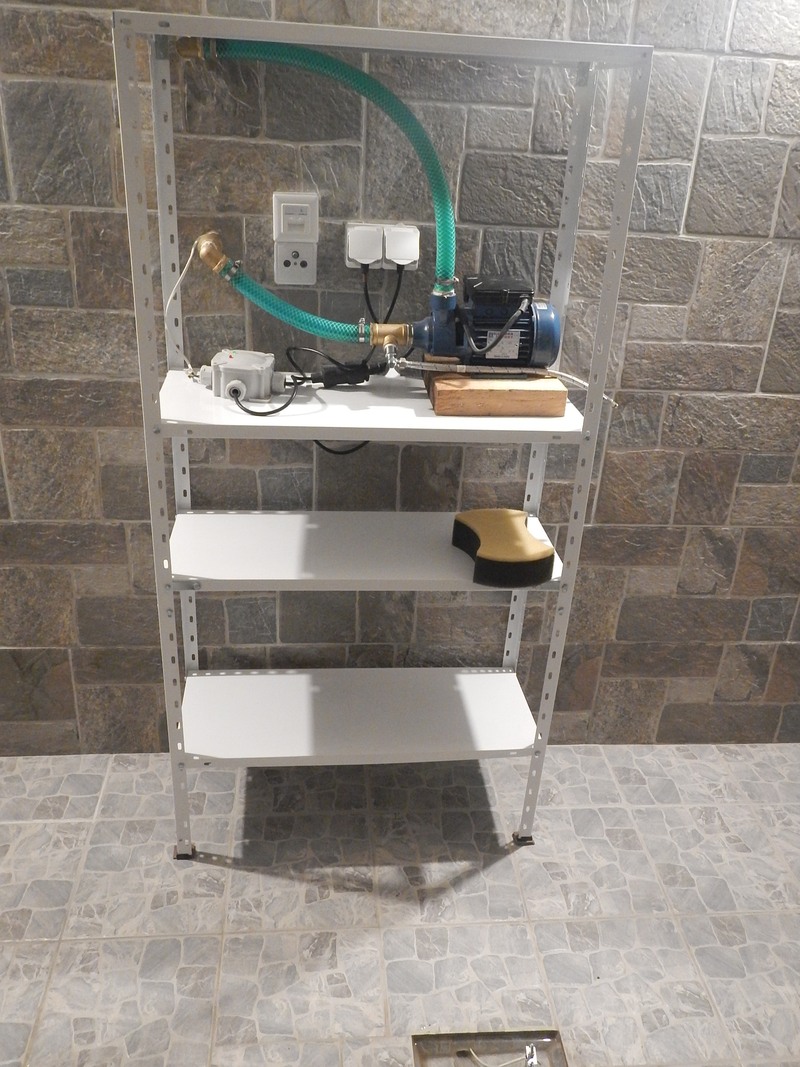

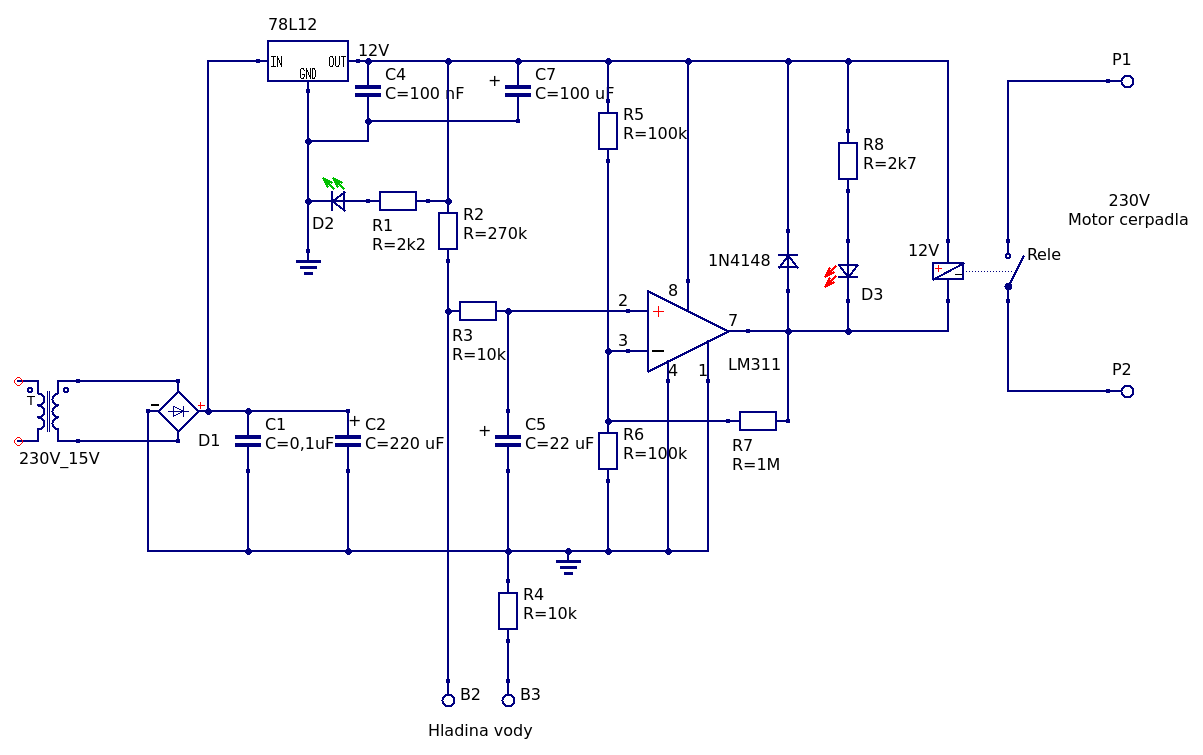

Asi každý kto má pivnicu špekuluje čo s vodou ak sa tam náhodou objaví, lebo môžete mať izoláciu akúkoľvek, ale občasné záplavy, prívalové dažde alebo zub času spôsobí, že sa skôr či neskôr objaví voda v pivnici. No a pre tento prípad som si aj ja spravil prípravu na čerpadlo a vyriešil som to nasledovne. Už pri stavbe domu som si spravi trubky na ktoré som teraz napojil čerpadlo. No a k čerpadlu som si spravil automatické zopínanie čerpadla pri určitej hladine vody takzvaný hladinový spínač. Trubky v pivnici som použil 3/4 aj závity na nástenkách sú 3/4" aby malo čerpadlo nejaký ten prietok a nedusilo sa zbytočne tenkými priemermi rúr. Na saciu rúru som prišrouboval malý filtrík a spätnú klapku. Za spätnú klapku somm už napojil sanie čerpadla pomocou 1" záhradnej hadice. Schéma je na nasledujúcom obrázku, funkčná a odskúšaná. Princíp je pomerne jednoduchý. Po zapnutí obvodu sa začne nabíjať kondenzátor C5 a keď sa nabije na napätie vyšie ako 6V (polovica napájacieho napätia daná odpormi R5, R6), operačný zosilňovač zapojený ako komparátor sa preklopí a rozopne relé, na ktoré je pripojené čerpadlo. Ak stúpne hladina vody tak, že obe elektródy B2 aj B3 budú ponorené, kondenzátor C5 sa začne vybíjať( lebo voda je vodivá) a keď klesne napätie na neinvertujúcom vstupe operačného zosilňovača (OZ) pod 6V, OZ sa zase preklopí a relátko sa zopne, čím zopne aj čerpadlo, ktoré začne vodu čerpať z pivnice. Pri poklese hladiny vody tak, že sa svorky vynria z vody, kondenzátor C5 sa začne opäť nabíjať cez odpor R2,R3 a keď sa zvýši nabíjacie napätie nad 6V OZ sa zase preklopí do stavu keď prestane tiecť prúd cez OZ a vinutie relátka a relé sa rozopne a čerpadlo vypne. Kondenzátorom C5 a odporom R2 nastavíte dĺžku zopnutia čerpadla keď klesne hladina vody pod úroveň elektród B2, B3.

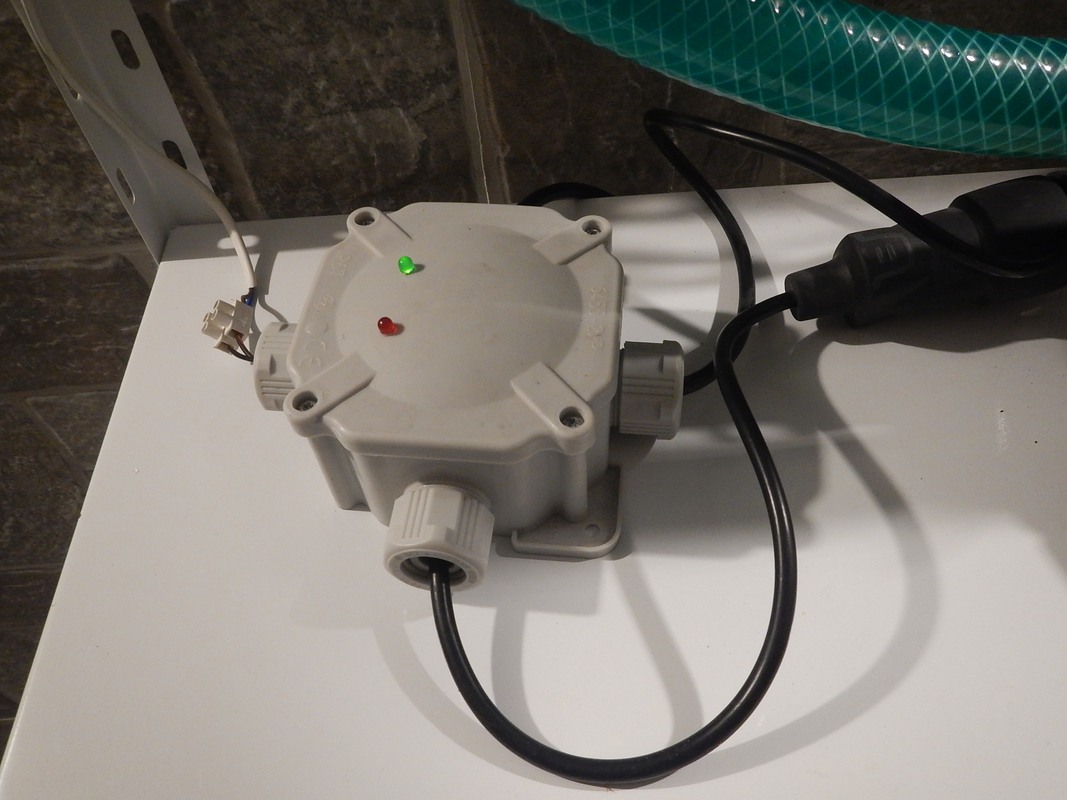

Plošný spoj som umiestnil do rozvodnej krabice a na elektródy som si spravil taký malý stojanček s nastaviteľnou výškou. Ja osobne som si to ešte prepojil tak, že sa mi dá spúšťať čerpadlo aj manuálne aj automaticky.
Pivnica samozrejmä musí byť správne vyspádovaná a v najnižšom mieste je spravená sacia jama kde je privedená sacia rúra a elektródy.

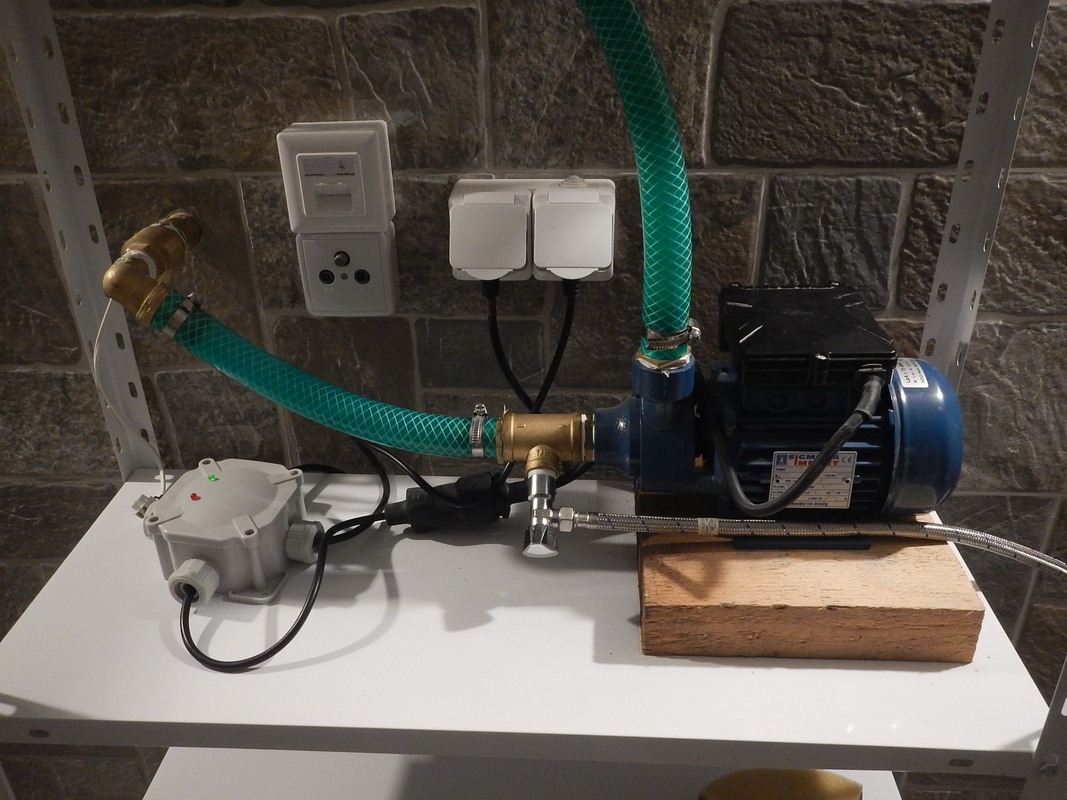

Nezabudnite, že čerpadlo nesmie ísť na sucho a musí byť vždy zatopené vodou, preto ho mám uložené nižšie ako vývod sacej rúry, čo zapríčiní že aj keď voda spadne, v čerpadle vždy ostane trocha vody a nezabudnite aj na spätnú klapku bez ktorej je tiež správna funkcia čerpadla a celého systému veľmi obmedzená.
No na záver by som asi len dodal, že čerpadlo funguje veľmi dobre a spoľahlivo. Som s ním neuveriteľne spokojný tak práci česť a robte niečo!
Dúfam, že Vám návod pomohol a prípadné otázky môžete napísať do diskusie.
